VMC855-VMC855 Centro di lavoro verticale ad alta precisione
- Maggiore rigidità strutturale e resistenza agli urti
-
Ampio range di movimento lungo gli assi (X/Y/Z: 800/550/550 mm)
-
Elevata precisione di posizionamento: ±0,008 mm
-
Corsa veloce fino a 48 m/min su tutti gli assi
-
Sistema CNC intelligente (FANUC, SIEMENS, GSK)
-
Lubrificazione automatica, mandrino raffreddato ad aria e controllo PLC
-
Espandibilità: 4° e 5° asse, sonde di misura RENISHAW e altre opzioni
La macchina viene fornita con calibrazione di fabbrica ed è completamente pronta per l'uso. Grazie all'elevata qualità costruttiva e alla ricca dotazione, VMC855 ha già guadagnato la fiducia dei professionisti in Cina e all'estero.
Descrizione
marcatore
VMC855 - Moderno centro di lavoro verticale per la lavorazione dei metalli ad alta precisione ed altamente efficiente.
| Parametri del servoasse | Descrizione dei parametri | Informazioni sui parametri | Mangia. |
| Movimento dell'asse X | 800 | mm | |
| Movimento dell'asse Y | 550 | mm | |
| Movimento dell'asse Z | 550 | mm | |
| Velocità di traslazione rapida degli assi X/Y/Z (G0) | 30/30/30 | m/min | |
| Velocità di taglio X/Y/Z (G1) | 10 | m/min | |
| Precisione di posizionamento degli assi X/Y/Z (ISO) | 0,008/300 | mm | |
| Ripetibilità degli assi X/Y/Z (ISO) | 0,005/300 | mm | |
| Distanza dall'estremità del mandrino al piano di lavoro | 120-670 | mm | |
| Distanza tra il centro del mandrino e la superficie di guida della colonna | 640 | mm | |
| Numero di guide lungo gli assi X/Y/Z | 2/2/2 | ||
| Larghezza della rotaia lungo gli assi X/Y/Z | 35/45/45 | mm | |
| Modello a vite con asse X/Y/Z | 4016 | ||
| Numero di cursori per gli assi X/Y/Z | 4/4/6 | ||
| Distanza tra le guide degli assi X/Y/Z | 345/675/445 | ||
| Potenza motore asse X/Y/Z | 1,8/1,8/3 | Kw | |
| Modello del motore dell'asse X | βiSc 12/3000-B | ||
| Modello del motore dell'asse Y | βiSc 12/3000-B | ||
| Modello del motore dell'asse Z | βiS 22/3000-B | ||
| Forma di connessione triassiale | Giunto flessibile | ||
| Modulo di protezione interna | Armatura retrattile | ||
| Parametri del lavoratoretavolo | Descrizione dei parametri | Informazioni sui parametri | Mangia. |
| Dimensioni della scrivania | 1000*500 | mm | |
| Capacità di carico massima | 600 | kg | |
| Dimensioni scanalatura a T (quantità*larghezza*passo) | 5*18*90 | mm | |
| Parametri del mandrino | Descrizione dei parametri | Informazioni sui parametri | Mangia. |
| Collegamento del mandrino | BT40 | ||
| Interfaccia dello strumento di estrazione dei chiodi del mandrino | DIN69872-BT40 | ||
| Diametro esterno del mandrino | 120 | mm | |
| Gamma di velocità del mandrino | 10000 | giri al minuto | |
| Potenza del motore del mandrino | 15/11 | chilowatt | |
| Coppia massima del mandrino | S1 52,5/S2 52,5 | Nm | |
| Modello del motore mandrino | βiI 12/10000-B | ||
| Modalità di azionamento del mandrino | Trasmissione a cinghia | ||
| Metodo di raffreddamento del mandrino | Raffreddamento dell'olio | ||
| Soffiaggio degli utensili del mandrino con aria | Cintura | ||

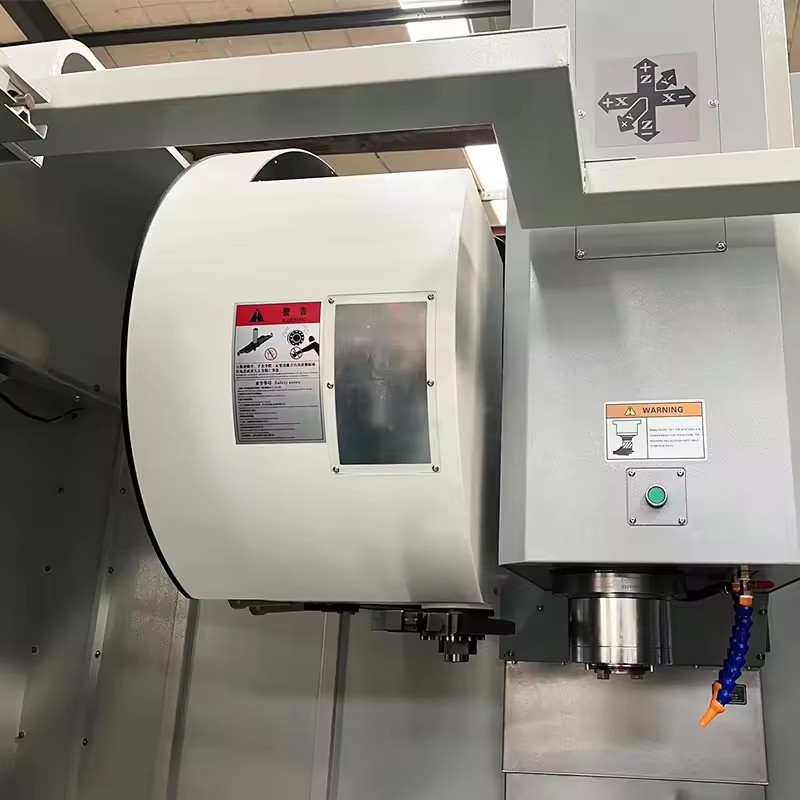

| Parametri del magazzino utensili | Descrizione dei parametri | Informazioni sui parametri | Mangia. |
| Capacità magazzino utensili | 24 | ||
| Caratteristiche dello strumento | BT40 | ||
| Dimensione massima dell'utensile | Φ92/200 | mm | |
| Peso massimo dell'utensile | 8 | kg | |
| Lunghezza massima dell'utensile | 300 | mm | |
| Orario cambio utensile | 1.8 | s | |
| Tipo di magazzino utensili | Negozio di utensili per dischi | ||
| Metodo di cambio utensile in un magazzino utensili | Braccio robotico elettrico | ||
| Parametri della pompa | Potenza della pompa dell'acqua | 0,75 | chilowatt |
| Corrente di picco/corrente nominale della pompa | 2.7/1.6 | A | |
| Capacità del serbatoio dell'acqua | 180 | L | |
| Flusso della pompa | 4 | m³/h | |
| Velocità della pompa | 3200 | giri/min | |
| Testa della pompa | 26 | M | |
| Livello di protezione della pompa | 54 | Standard IP | |
| Parametri della pompa del lubrificante | Potenza della pompa del lubrificante | 4 | L |
| Metodo di lubrificazione | Lubrificazione automatica | ||
| Opzioniattrezzatura | Descrizione dei parametri | Informazioni sui parametri | Mangia. |
| Potenza | 21.6 | KVA | |
| Dimensioni | 2700*2400*2450 (escluso trasportatore a catena) | mm
| |
| Peso | 5300 | kg | |
| Specifiche Tecniche Anello Sollevamento Macchina | M27 | ||
| Numero di piedi | 8 |
