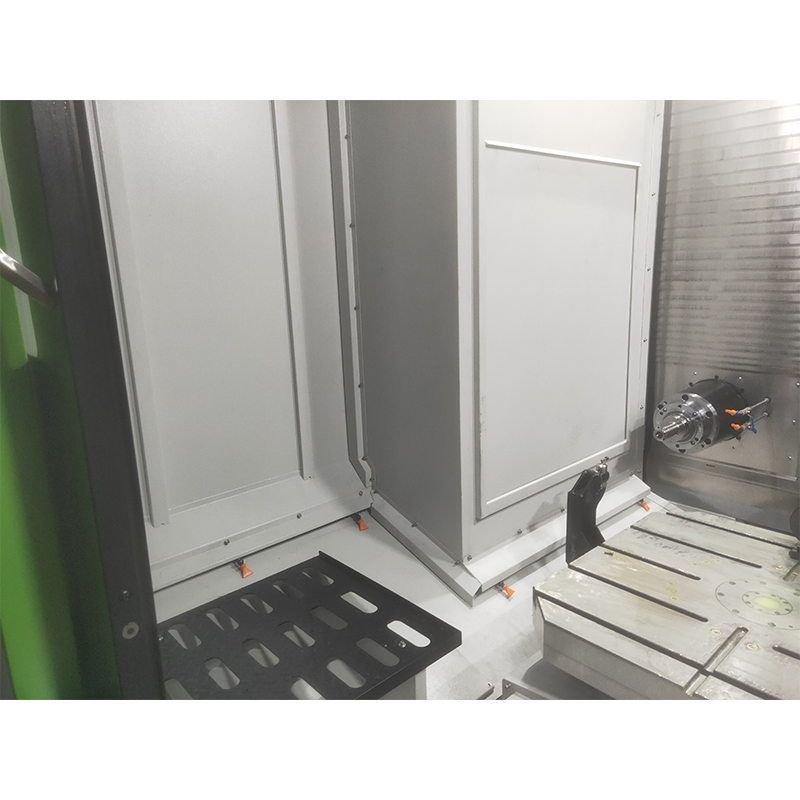

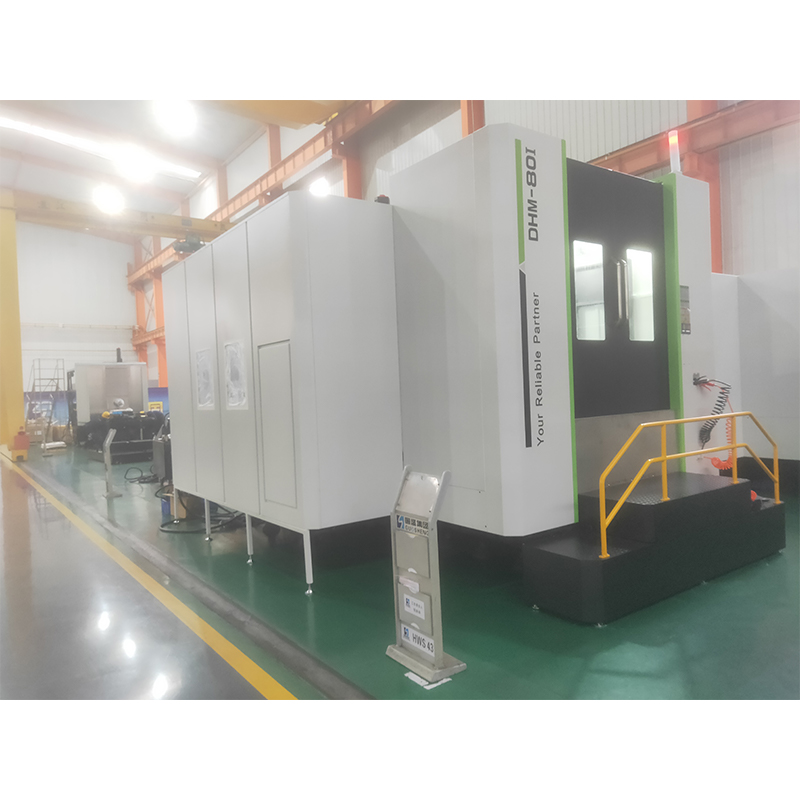

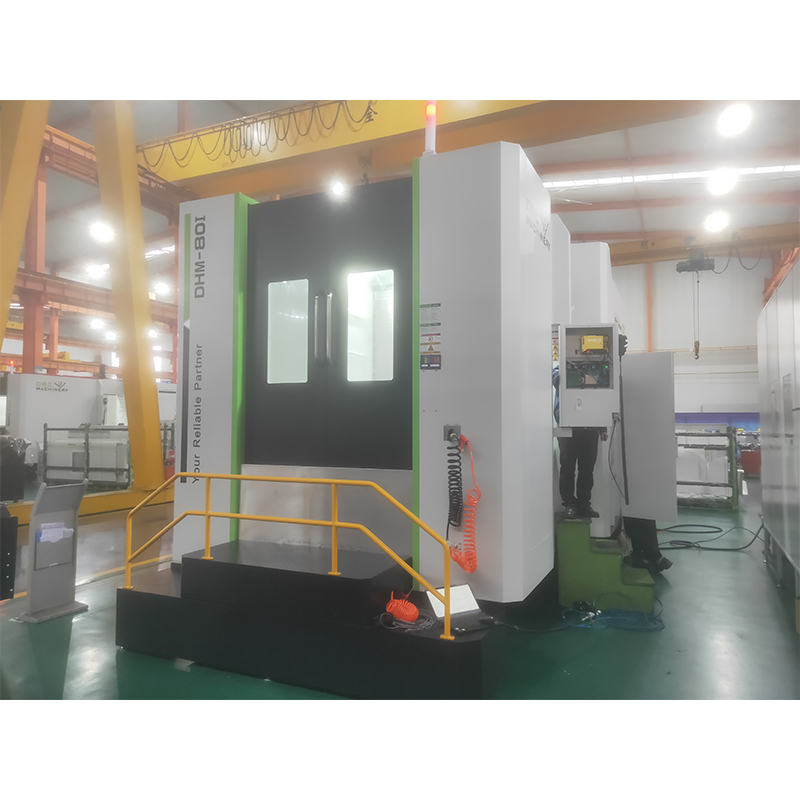

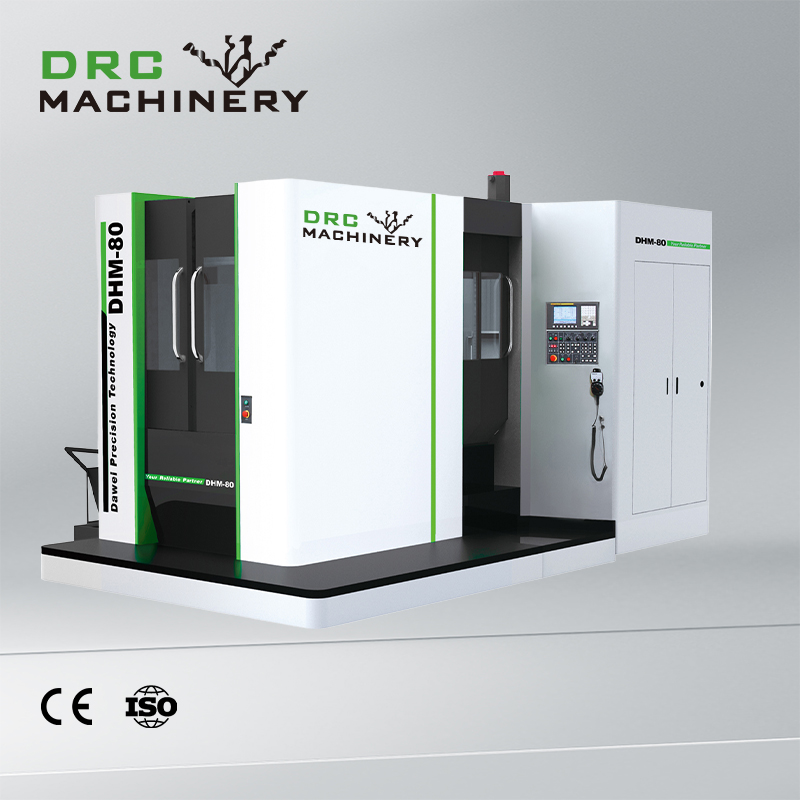

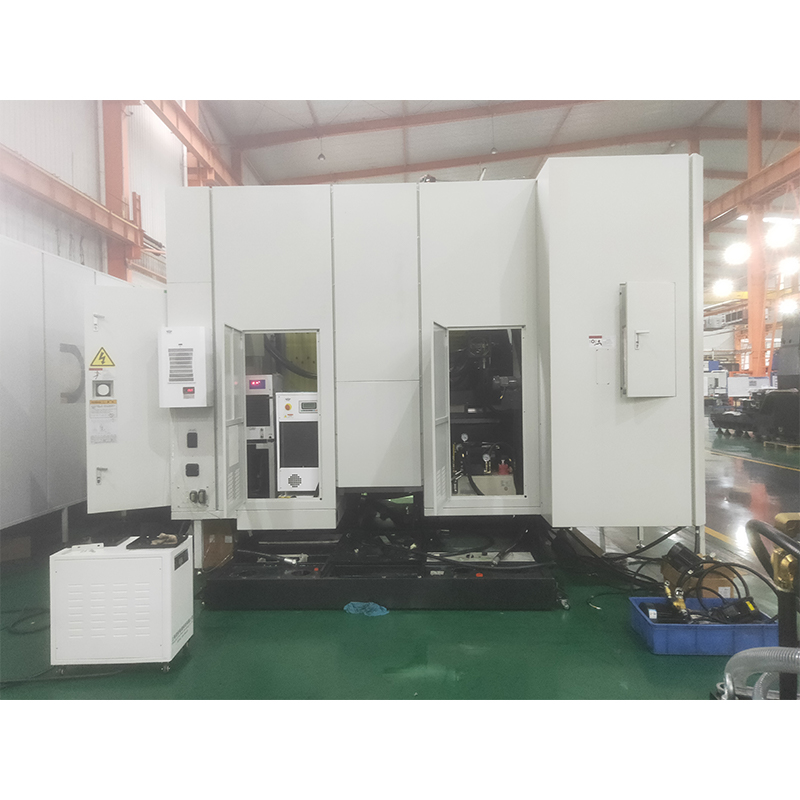

Centro di lavoro orizzontale DRC DHM80
Centro di lavoro orizzontale DHM80 dotato di sistema FANUC 0i MF, tavola indicizzata ad alta precisione da 0,001°, precisione di posizionamento di 0,012 mm, precisione di riposizionamento di 0,008 mm, velocità del mandrino di 6000 giri/min.
Il magazzino utensili 40T supporta utensili fino a 25 kg, design a T positivo con parti in ghisa ad alta resistenza e guide lineari a rulli, rigidità e precisione.
Adatto per settore automobilistico, stampi, attrezzature e altri settori, supporta l'accoppiamento a quattro assi e l'elaborazione multi-ciclo, lubrificazione automatica standard, rimozione dei trucioli e altri sistemi, fornisce formazione professionale e un perfetto servizio post-vendita e garantisce un'elaborazione efficiente e precisa.
Descrizione
marcatore
Il centro di lavoro orizzontale DHM80 ridefinisce gli standard di lavorazione offrendo precisione rivoluzionaria e produttività efficiente:

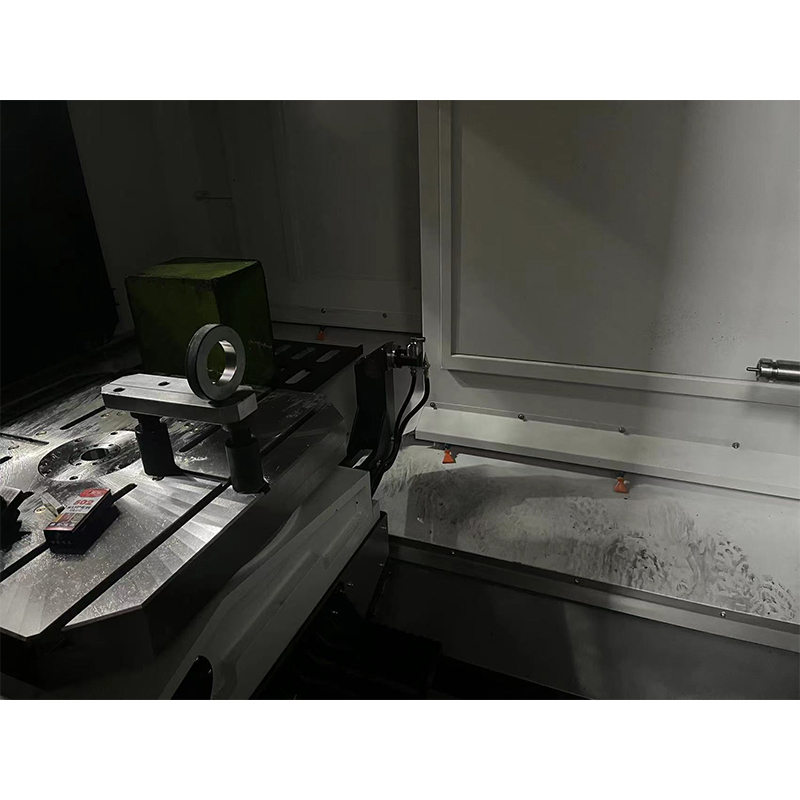

La tavola rotante indicizzabile con precisione di posizionamento di 0,001° e precisione a livello di micron garantisce una lavorazione precisa;

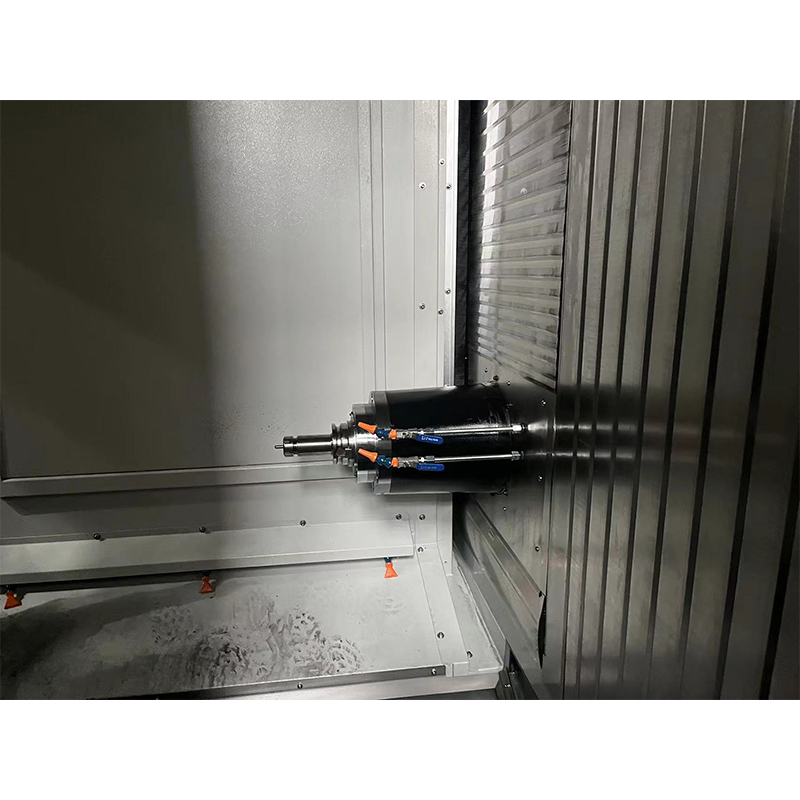

Un mandrino ad alta velocità da 6000 giri/min e 40 magazzini utensili costituiscono un'efficace combinazione di prestazioni, supportando il funzionamento continuo di utensili fino a 25 kg di peso;
Il design positivo a forma di T in ghisa ad alta resistenza + guida lineare a rulli ha una rigidità di gran lunga superiore a quella dei modelli con le stesse caratteristiche e mantiene una precisione stabile sotto taglio intensivo;

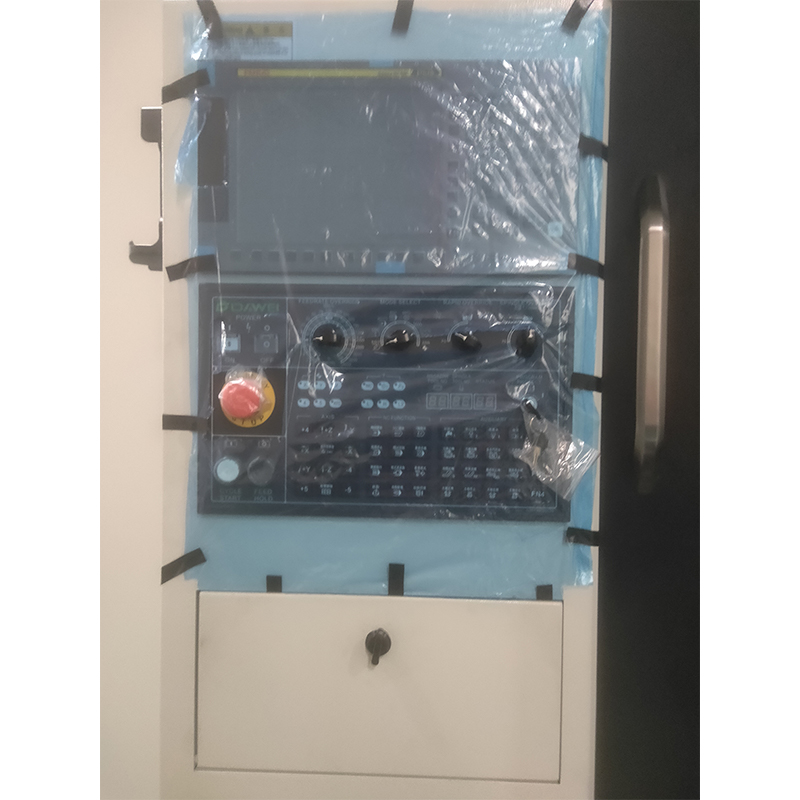

Il sistema FANUC 0i MF fornisce accoppiamento a quattro assi e risposta dinamica ed è adatto a scenari di lavorazione complessi come pezzi di precisione e stampi automobilistici.

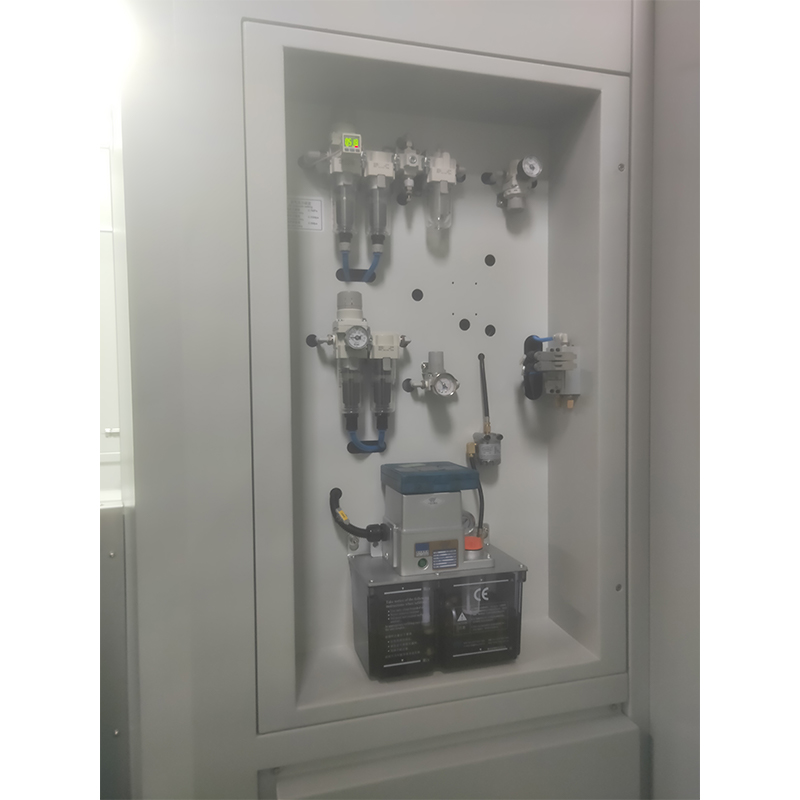

Dal sistema di lubrificazione automatica e rimozione dei trucioli al supporto tecnico a vita, la configurazione completa della connessione rinnova il punto di riferimento per il valore della lavorazione di precisione.
| CATEGORIA | PROGETTO | PARAMETRO | UNITÀ |
| banco da lavoro | dimensione del tavolo | 800x800 | mm |
| Banco da lavoro portante | 2000 | kg | |
| Numero di banchi da lavoro | 1 | pz | |
| Gamma di elaborazione | Corsa massima della colonna (asse X) | 1300 | mm |
| Corsa massima della scatola del mandrino (asse Y) | 1200 | mm | |
| Corsa massima del piano di lavoro (asse Z) | 1200 | mm | |
| Distanza dall'estremità del mandrino al centro del piano di lavoro | 150-1350 | mm | |
| Distanza dalla linea centrale del mandrino al piano di lavoro | 45-1245 | mm | |
| Diametro massimo di rotazione | φ1550 | mm | |
| Altezza massima del pezzo | 1600 | mm | |
| Mandrino | Foro conico (7:24) | BT50 | |
| Tirare il modello del chiodo | P50T-1-MAS403(45°) | ||
| Velocità del mandrino | 6000 | giri/min | |
| Nutrire | Intervallo di velocità di avanzamento del taglio | 10 | m/min |
| Movimento rapido | 30 (MAX.36) | m/min | |
| 30 (MAX.36) | m/min | ||
| 30 (MAX.36) | m/min | ||
| Precisione | Precisione di posizionamento | 0,012 | mm |
| Ripetibilità | 0,008 | mm | |
| Parametri della tavola rotante indicizzata | Indexaggio tavola rotante (asse B) | 0,001° | grado |
| Velocità di indicizzazione | 10 | giri/min | |
| Precisione del posizionamento dell'indicizzazione | 10 | sez | |
| Precisione di riposizionamento dell'indicizzazione | ±3 | sez | |
| Diametro interno del cuscinetto anteriore del mandrino | 100 | mm | |
| Configurazione del sistema | sistema | Pacchetto FANUC 0i MF 1 | |
| Motore in direzione X | αiF30 | ||
| 7 | kW | ||
| 30 | Nm | ||
| Motore in direzione Y | αiF30B | ||
| 7 | kW | ||
| 30 | Nm | ||
| Motore in direzione Z | αiF30 | ||
| 7 | kW | ||
| 30 | Nm | ||
| Direzione motore B (rotazione tavola) | αiF22 | ||
| 4 | kW | ||
| 22 | Nm | ||
| Motore mandrino | αiI22 | ||
| 22/26 | kW | ||
| 140 | Nm | ||
| Sistema di magazzino utensili | Capacità magazzino utensili | 40 | T |
| Metodo di selezione del coltello | arbitrario | ||
| Peso massimo del coltello | 25 | kg | |
| Lunghezza massima del coltello | 600 | mm | |
| Diametro massimo dell'utensile (continuo) | φ125 | mm | |
| Diametro massimo dell'utensile (utensile vuoto adiacente) | φ250 | mm | |
| Dimensioni dell'ospite | 7200*4550*3735 | mm | |
| Peso totale | Circa 19000 | kg | |
