Tornio verticale VT600M

Il VT600M è dotato di un basamento in ghisa resinata con elevata rigidità ed eccellente smorzamento delle vibrazioni, nonché di un mandrino da 2.500 giri/min a coppia elevata e di una torretta motorizzata BMT65 a 12 stazioni (cambio utensile rapido, velocità di rotazione fino a 3.000 giri/min), che lo rendono particolarmente adatto per la lavorazione di parti complesse nell'industria automobilistica, nella costruzione di stampi e in altre applicazioni di lavorazione.

① Sistema di controllo FANUC 0i-TF plus (display da 10″)

② Mandrino principale A2-8 con motore AC, potenza di azionamento 15/18,5 kW, 2500 giri/min

③ Torretta servo a 12 posizioni BMT65

④ 12 stazioni di utensili motorizzati

⑤ Convogliatore trucioli e contenitore trucioli

⑥Cilindro idraulico chiuso

Invia una richiesta

Descrizione

marcatore

Parametri tecnici VT600M:

Area di lavoro

Altalena sul letto Φ700 mm

Massimo. diametro di lavorazione Φ600mm

Massimo. portata tavola 600 kg

Massimo consigliato diametro di lavorazione Φ390 mm

Diametro del mandrino: mandrino principale Φ310 mm

Corsa asse X 380 mm

Corsa dell'asse Z 560 mm

Alimentazione

Avanzamento rapido sugli assi X/Z 20/20 m/min

Mandrino principale

Estremità del mandrino A2-8

Diametro cuscinetto anteriore 130 mm mm

Azionamento principale

Potenza 15/18,5 kW

Coppia 440 Nm

Massimo. Velocità del mandrino 2500 giri/min

Torretta

Numero di stazioni utensili BMT65 12 pz.

Accettazione utensile secondo BMT65

Diametro gambo □25,Ø40 mm

Tempo di indicizzazione 30° con fissaggio 0,35 sec.

Tempo di indicizzazione 30° senza fissaggio 0,12 sec.

Caratteristiche degli utensili motorizzati

Numero di utensili motorizzati 12

Potenza nominale 5,5 kW

Massimo. Coppia 100 Nm

Massimo. velocità 3000 giri/min

Attacco BMT65

Asse C – Mandrino principale

Gamma di velocità 100 giri/min

Coppia 440 Nm

Precisione di posizionamento secondo VDI 3441

Precisione di posizionamento X/Z ≤ 6/8 µm

Ripetibilità X/Z ≤ 4/5 µm

Precisione di posizionamento lungo gli assi C ≤ 20 arco. sez.

Blocco idraulico

Capacità serbatoio 35 l

Pressione, massima 55 bar

Attrezzatura per l'erogazione del refrigerante

Capacità serbatoio liquido refrigerante 180 l

Capacità trasportatore trucioli 170 l

Potenza pompa 0,85 kW

Portata nominale della pompa a 5 bar 24 l/min.

Collegamento elettrico

Potenza installata, max. 50kVA

Voltaggio 400 V

Frequenza 50/60 Hz

Fusibile (blow-blow) secondo VDE 0100 50 A

Fluttuazione di tensione consentita a 400 V + 10%

Accettazione

Prove di accettazione della macchina secondo VDI 3441

Pneumatica

Pressione dell'aria 6 bar

Portata d'aria 15 m3/h

Condizioni ambientali

Temperatura ambiente da + 15 a + 35 °C

Massimo. umidità relativa dell'aria 75%

Massimo. altitudine di installazione sopra il livello del mare 1000 m

Peso

Peso netto della macchina con evacuatore trucioli ca. 6500 chilogrammi

Dimensioni

Macchina con trasportatore di trucioli L x L x A ca. 1810 x 3580 x 3135 mm

espulsione trucioli dalla parte posteriore

Ci riserviamo il diritto di apportare modifiche tecniche.

VT600M Configurazione di base:

No.	ELEMENTO	MARCHIO	NOTA
1	Sistema di controllo	FANUC	0i-TF
2	Torre	SAUTER
3	Vite a ricircolo di sfere	PMI
4	Guida di rotolamento lineare	PMI/HIWIN
5	Cuscinetti di supporto dell'elica	NSK
6	Cuscinetto per testa mandrino	NSK
7	Mandrino e cilindro	Taiwan
8	Camme* dure e morbide	Autogrip
9	Stazione idraulica	Qiyang Senyou
10	Lubrificazione	ISHAN
11	Pompa di raffreddamento	SCALE
12	Scambiatore di calore	Tongfei
13	Convogliatore di trucioli	Fatto in casa
14	Contenitore per trucioli	Fatto in casa
15	Carrello porta trucioli	Fatto in casa
16	RS232	Taiwan

Informazioni sull'azienda

Garanzia di qualità / Riconoscimento mondiale / Alta tecnologia

DRC Machinery è un'azienda che da sempre dedica la propria attività al settore della lavorazione dei metalli. Siamo specializzati nella progettazione, sviluppo, produzione, vendita e assistenza post-vendita di macchine utensili cinesi di alta qualità. Seguendo il percorso di integrazione di produzione e commercio, sentiamo il polso dei tempi, innoviamo costantemente e forniamo ai clienti di tutto il mondo prodotti e servizi di prima classe.

Garanzia di qualità

Nel corso degli anni, i macchinari DRC hanno costantemente ampliato la propria linea di prodotti e producono rigorosamente vari modelli di macchinari CNC avanzati in conformità con lo standard CE. La gamma di prodotti comprende: torni CNC, centri di lavoro CNC, centri di lavoro CNC a portale, centri di lavoro orizzontali, centri di lavoro a cinque assi, macchine combinate turn-mill, torni verticali, torni automatici di precisione (avanzamento barra), torni per filettatura tubi e altri torni specializzati. L'azienda è certificata secondo il sistema di gestione della qualità ISO 9001 e possiede più di 10 brevetti nazionali.

Riconoscimento mondiale

Ingegneria meccanica Alta precisione

Precedente Avanti

contattaci

Prodotti popolari correlati

Router CNC VMC640

Fresatrice a torretta CNC Vmc640 Telaio Cnc Vmc

Leggi di più 🡥

Tornio CNC di tipo svizzero RC926

Tornio CNC a 2 mandrini di tipo svizzero RC926 Tornio CNC a 5 assi ad alta precisione per il taglio dei metalli

Leggi di più 🡥

Tornio verticale C/CK5110

CK5110 La macchina è costituita principalmente da un banco da lavoro, base del banco da lavoro, colonna, traversa e supporto verticale. Le parti principali di questa macchina sono realizzate in ghisa HT250 utilizzando la tecnologia della sabbia resinosa e invecchiate dopo una lavorazione grossolana (invecchiamento artificiale e invecchiamento per vibrazioni). La qualità della fusione è affidabile e non presenta crepe, pori, cavità da ritiro o struttura bianca. La fusione ha una struttura stabile dopo il trattamento di invecchiamento per vibrazioni, che garantisce la stabilità della macchina durante l'uso. Il certificato di qualità del prodotto contiene un rapporto sull'analisi della composizione chimica della ghisa fusa, un rapporto sul trattamento termico e una curva della temperatura in funzione del tempo di trattamento termico.

Leggi di più 🡥

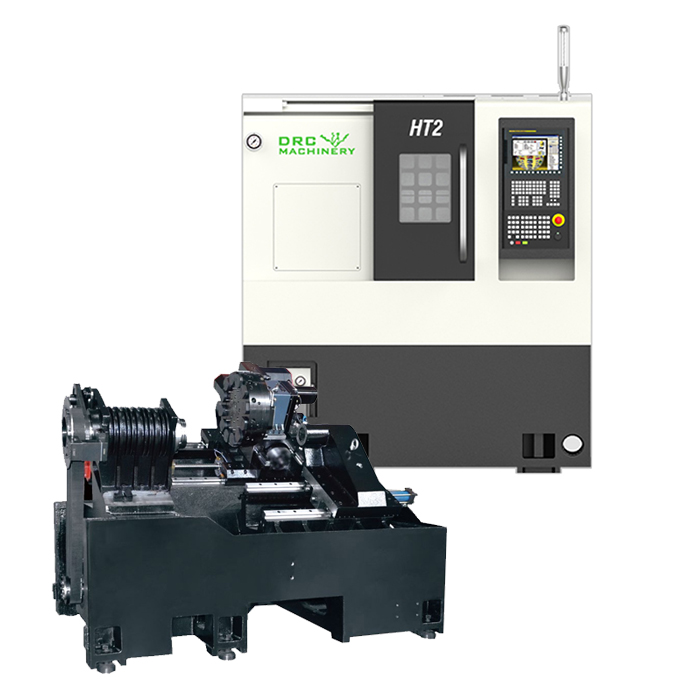

Tornio CNC tedesco di piccole dimensioni HT2
