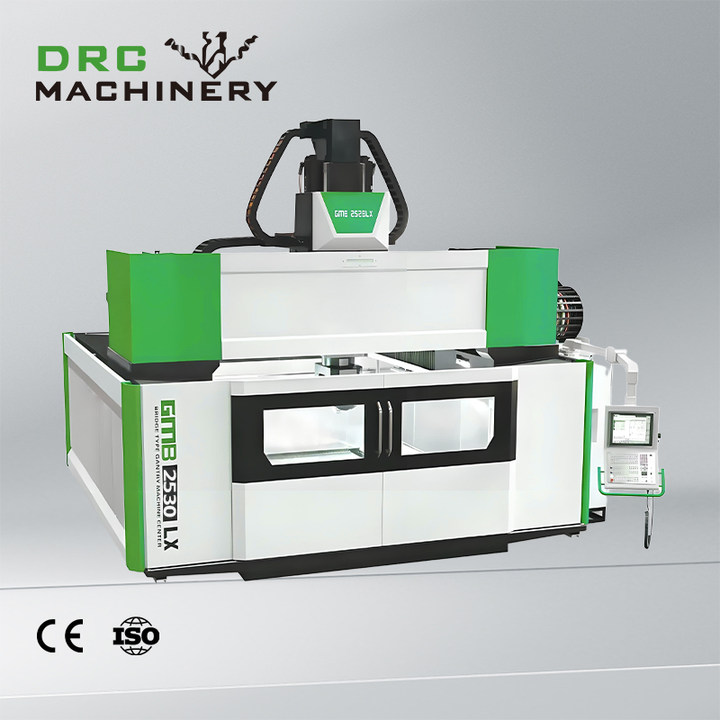

GMB2530LX Centro di lavoro a ponte a cinque assi con struttura a portale

GMB2530LX Пятиосевой мостовой обрабатывающий центр с портальной конструкцией

GMB2530LX Centro di lavoro a ponte a cinque assi con struttura a portale

Questa macchina è un centro di lavoro a ponte con struttura a portale (portale-ponte). Ha un'elevata rigidità del telaio di base, una struttura simmetrica e un'eccellente stabilità. Il design utilizza concetti internazionali avanzati di rigidità dinamica, parti mobili ottimizzate e servi aggiunti sugli assi A e C.

Il mandrino della macchina ha un'elevata velocità di rotazione e un'eccellente velocità di risposta, che consente lavorazioni di alta precisione lungo cinque assi in modalità continua. La macchina è destinata all'uso in vari settori, come quello automobilistico, della costruzione di stampi, della lavorazione dei metalli e in altri settori dell'ingegneria meccanica.

Il layout generale della macchina è realizzato secondo lo schema di un portale a ponte con trave mobile e cremagliere fisse. Le colonne sono fissate rigidamente, il tavolo di lavoro è installato in modo permanente sulla fondazione. La traversa (trave) è fissata alle colonne e si muove lungo l'asse X. La slitta si muove lungo la traversa lungo l'asse Y e la testa del mandrino si muove lungo la slitta lungo l'asse Z.

Invia una richiesta

Descrizione

marcatore

Forza aziendale e certificazione:
1. 280.000 metri quadrati di stabilimento moderno dotato di attrezzature avanzate come il centro di lavoro a cinque lati giapponese OKUMA e il robot di saldatura KUKA.
2. Oltre 20.000 esperienza nella produzione di macchine utensili, fusione di precisione fornita dal fornitore standard tedesco DMG.
3. Superato ISO 9001, certificazione CE, conforme agli standard UE sulla compatibilità elettromagnetica (EMC) e sulla direttiva sulla bassa tensione (LVD).

Scenario applicativo: adatto per la lavorazione di parti di precisione nei settori aerospaziale, elettronico, medico e di altro tipo (come alberi, dischi, parti complesse e dalla forma speciale).

Servizio post-vendita: installazione e messa in servizio, formazione operativa e supporto tecnico 24 ore su 24, 7 giorni su 7, nonché un'adeguata fornitura di pezzi di ricambio.

Nome	Opzioni	Unità di misura
Modello della macchina	GMB2530LX	—
Scrivania
Dimensioni della scrivania	2500×3000	mm
Larghezza apertura (tra i montanti)	3700	mm
Carico della tabella	8	t/m²
Larghezza della scanalatura a T	28	mm
Zona di lavorazione
Movimento dell'asse X	2500	mm
Movimento dell'asse Y	3000	mm
Movimento dell'asse Z	1000	mm
Distanza dall'estremità del mandrino alla tavola	260–1260	mm
Distanza dall'asse orizzontale del mandrino alla tavola	540–1540	mm
Mandrino
Tipo conico del mandrino	HSK-A63	—
Intervallo di velocità di rotazione	10–18000	giri/min
Diametro interno del cuscinetto anteriore	φ80	mm
Coppia del mandrino	S1: 90 / S6: 111	Nm
Potenza del motore del mandrino	S1:56 / S6:70	kW
Tipo di mandrino	Elettromandrino	—
Assi A/C
Angolo di rotazione dell'asse A	±105°	°
Angolo di rotazione dell'asse C	±240°	°
Coppia sull'asse A	S1:764 / S6:1200	Nm
Precisione di posizionamento dell'asse A	±5″	sez
Lunghezza braccio oscillante asse A	280	mm
Coppia sull'asse C	S1: 810 / S6: 1100	Nm
Precisione di posizionamento dell'asse C	±3″	sez
Sottomissione
Gamma di velocità di taglio	12	m/min
Avanzamento veloce dell'asse X	15	m/min
Avanzamento rapido dell'asse Y	20	m/min
Avanzamento veloce dell'asse Z	20	m/min
Sistema di controllo	HEIDENHAIN TNC640	—
Azionamenti degli assi
Motori asse X1/2	2×QSY190F	—
Potenza/Coppia (X)	9.9/47.6	kW/Nm
Motore dell'asse Y	QSY190F	—
Potenza/Coppia (Y)	9.9/47.6	kW/Nm
Motori dell'asse Z	2 × QSY190F (con freno)	—
Potenza/Coppia (Z)	9.9/47.6	kW/Nm
Precisione (secondo GB/T17421)
Precisione di posizionamento (X/Y/Z)	0,015 / 0,025 / 0,01	mm
Ripetibilità di posizionamento (X/Y/Z)	0,012 / 0,020 / 0,008	mm
Dimensioni complessive della macchina	Secondo il disegno della fondazione	mm
Peso della macchina	47	t

Informazioni sull'azienda
Garanzia di qualità/riconoscimento mondiale/alta tecnologia

DRC Machinery è un'azienda che da sempre dedica la propria attività al settore della lavorazione dei metalli. Siamo specializzati nella progettazione, sviluppo, produzione, vendita e assistenza post-vendita di macchine utensili cinesi di alta qualità. Seguendo il percorso di integrazione di produzione e commercio, sentiamo il polso dei tempi, innoviamo costantemente e forniamo ai clienti di tutto il mondo prodotti e servizi di prima classe.

Garanzia di qualità

Nel corso degli anni, i macchinari DRC hanno costantemente ampliato la propria linea di prodotti e producono rigorosamente vari modelli di macchinari CNC avanzati in conformità con lo standard CE. La gamma di prodotti comprende: torni CNC, centri di lavoro CNC, centri di lavoro CNC a portale, centri di lavoro orizzontali, centri di lavoro a cinque assi, macchine combinate turn-mill, torni verticali, torni automatici di precisione (avanzamento barra), torni per filettatura tubi e altri torni specializzati. L'azienda è certificata secondo il sistema di gestione della qualità ISO 9001 e possiede più di 10 brevetti nazionali.

Riconoscimento mondiale

I prodotti DRC Machinery vengono esportati in oltre 180 paesi e regioni in tutto il mondo

e ha stabilito una cooperazione con più di 2500

clienti. DRC Machinery offre ai clienti una gamma completa

servizi e soluzioni universali.
