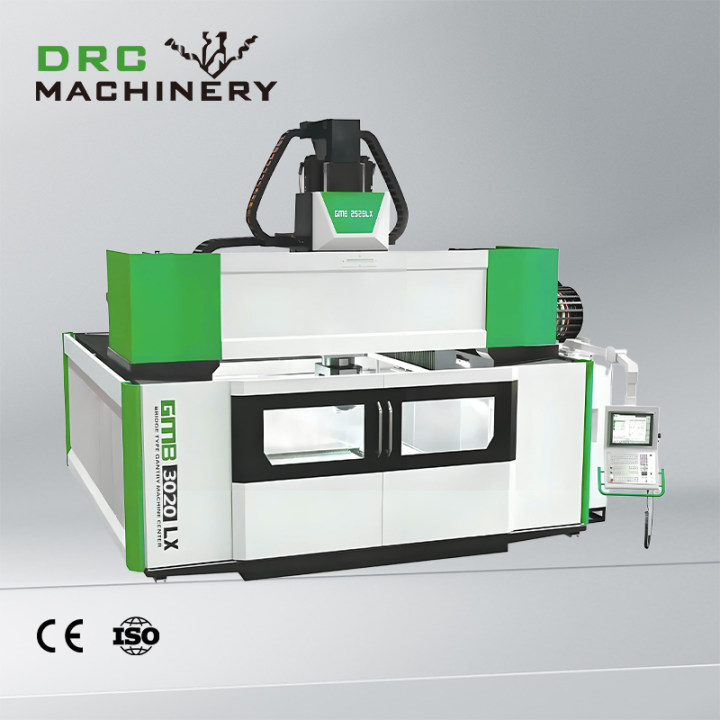

GMB3020LX Centro di lavoro a ponte a cinque assi con struttura a portale
Questa macchina è una struttura a ponte con telaio a portale. Ha un'elevata rigidità della struttura di base, struttura simmetrica ed eccellente stabilità. La macchina ha introdotto concetti internazionali avanzati di rigidità dinamica, parti mobili ottimizzate e servo aggiunti sugli assi A e C.
Il mandrino principale presenta un'elevata velocità di rotazione e una risposta rapida, consentendo la lavorazione sincrona a cinque assi.
La macchina è adatta a diversi settori di lavorazione: automobilistico, costruzione stampi, aerospaziale, difesa, lavorazione dei metalli, ecc.
Descrizione
marcatore
| Nome | Opzioni | Unità di misura |
|---|---|---|
| Modello | GMB3020LX | — |
| Scrivania | ||
| Dimensioni della scrivania | 3500×2000 | mm |
| Larghezza apertura porta | 2500 | mm |
| Capacità di carico del piano di lavoro | 20 | t |
| Larghezza della scanalatura a T | 28 | mm |
| Zona di lavorazione | ||
| Movimento dell'asse X | 3000 | mm |
| Movimento dell'asse Y | 2000 | mm |
| Movimento dell'asse Z | 1000 | mm |
| Distanza dall'estremità del mandrino alla tavola | 400–1400 | mm |
| Distanza dal centro del mandrino alla tavola | 740–1740 | mm |
| Mandrino | ||
| Cono del mandrino | HSK-A100 | — |
| Gamma di giri/min | 10–15000 | giri/min |
| Massimo. coppia del mandrino | S1: 120 / S6: 145 | Nm |
| Potenza del motore del mandrino | S1:45 / S6:45 | kW |
| Tipo di mandrino | Elettromandrino | — |
| Assi A/C | ||
| Angolo di rotazione dell'asse A | ±105° | ° |
| Angolo di rotazione dell'asse C | ±240° | ° |
| Coppia sull'asse A | S1:764 / S6:1200 | Nm |
| Precisione di posizionamento dell'asse A | ±5″ | sez |
| Lunghezza braccio oscillante asse A | 340 | mm |
| Coppia sull'asse C | S1: 810 / S6: 1100 | Nm |
| Precisione di posizionamento dell'asse C | ±3″ | sez |
| Sottomissione | ||
| Velocità di taglio | 12 | m/min |
| Avanzamento veloce dell'asse X | 15 | m/min |
| Avanzamento rapido dell'asse Y | 15 | m/min |
| Avanzamento veloce dell'asse Z | 15 | m/min |
| Sistema di controllo | HEIDENHAIN TNC640 | — |
| Azionamenti degli assi | ||
| Motori asse X1/2 | 2×QSY190K | — |
| Motore dell'asse Y | QSY190K | — |
| Motori dell'asse Z | 2 × QSY190F (con freno) | — |
| Guide e viti | ||
| Guide dell'asse X | Rullo 4×55# | — |
| Guide dell'asse Y | Rullo 4×55# | — |
| Guide dell'asse Z | Rullo 4×45# | — |
| Vite a ricircolo di sfere nell'asse X | Φ63 | mm |
| Vite a ricircolo di sfere sull'asse Y | Φ63 | mm |
| Vite a ricircolo di sfere lungo l'asse Z | Φ50 | mm |
| Cuscinetti dell'asse X | 50TAC100B | — |
| Cuscinetti dell'asse Y | 50TAC100B | — |
| Cuscinetti dell'asse Z | 40TAC90B | — |
| Dimensioni e peso | ||
| Dimensioni complessive della macchina | Secondo il disegno della fondazione | mm |
| Peso della macchina | 46 | t |
