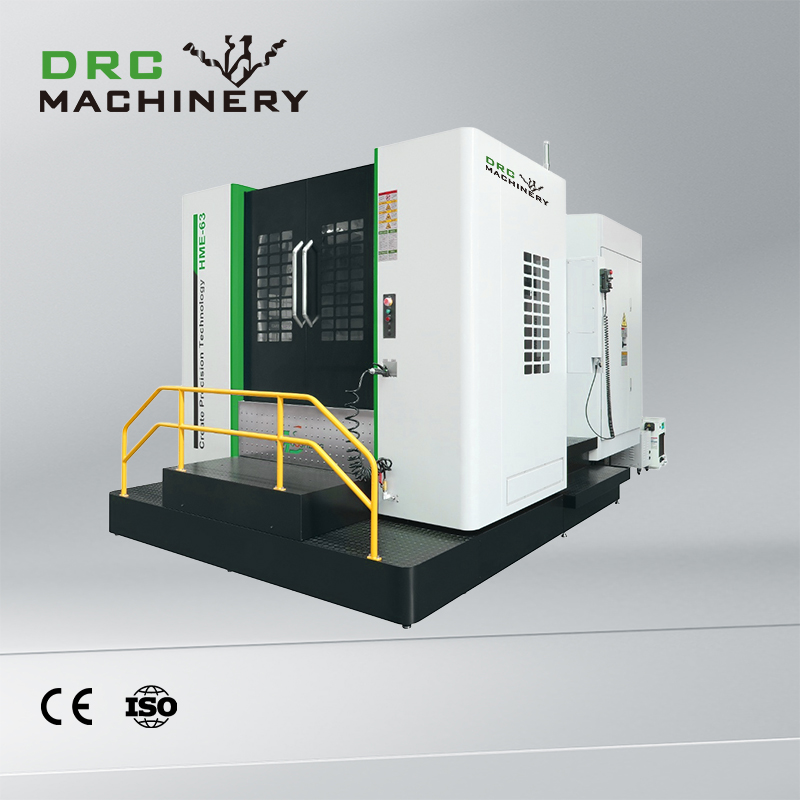

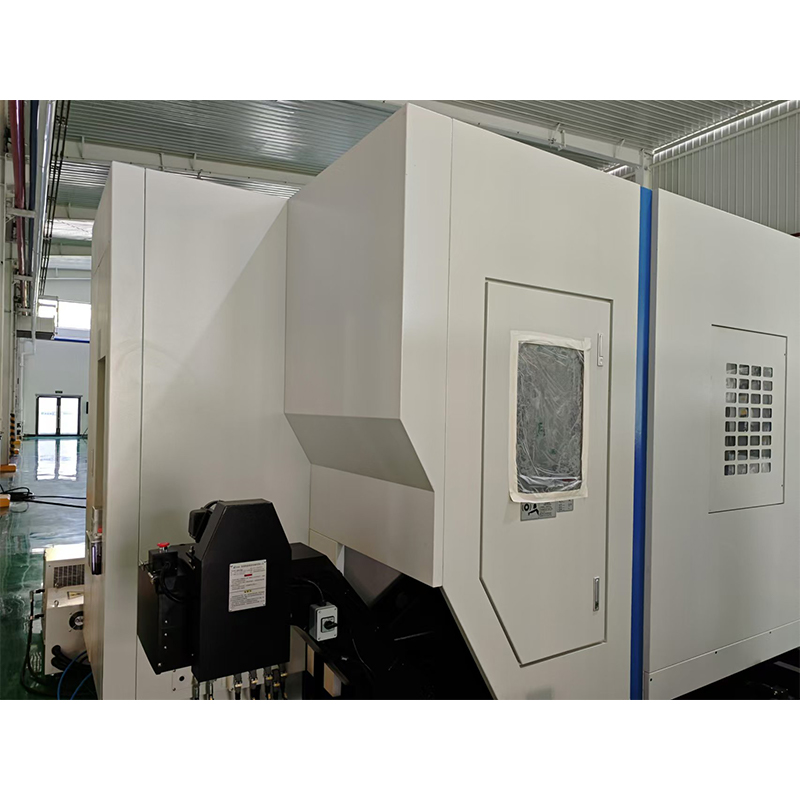

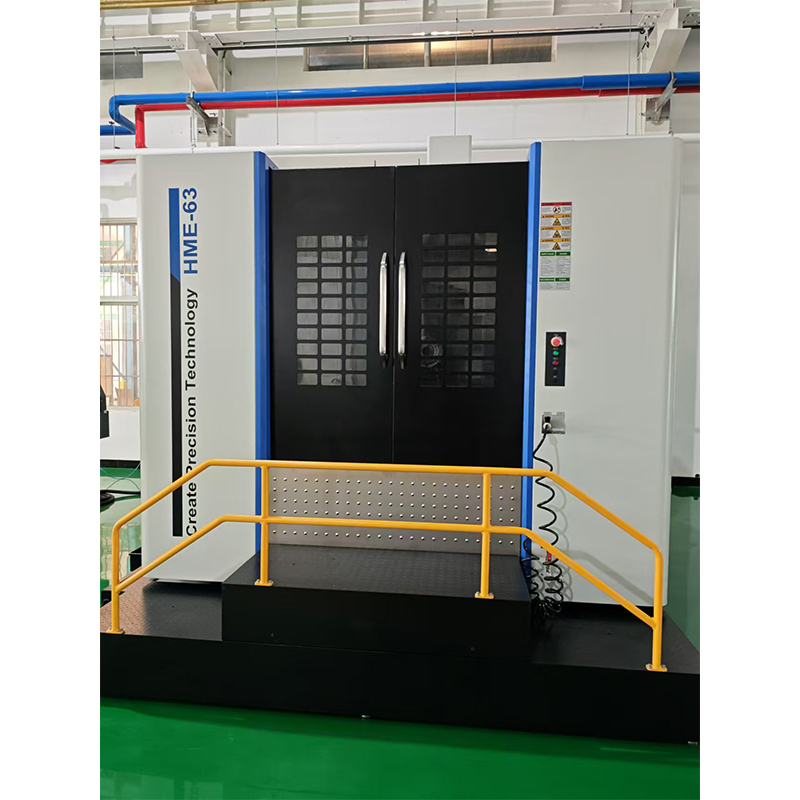

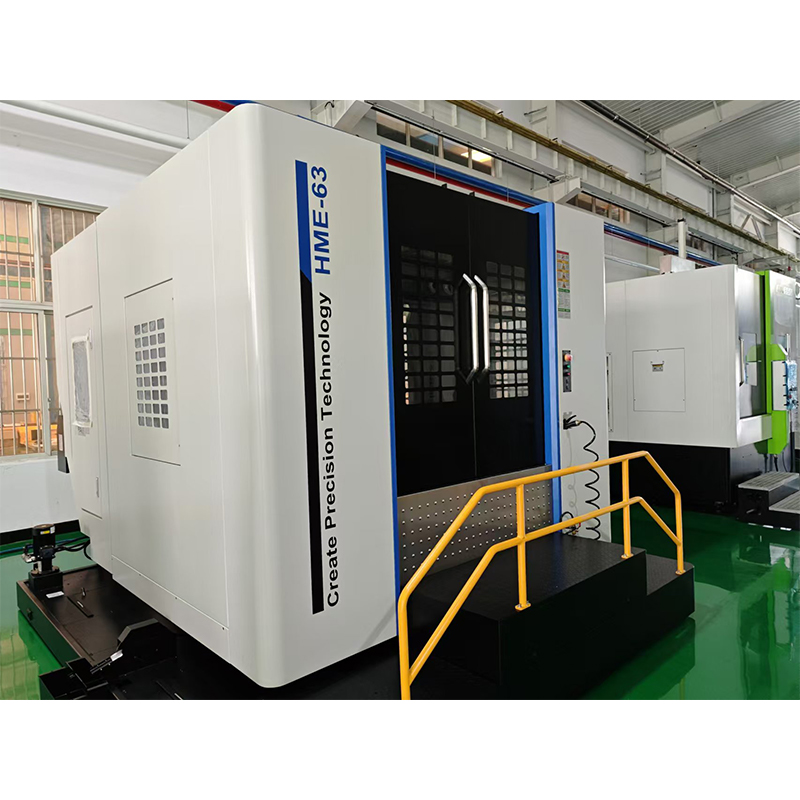

Centro di lavoro orizzontale HME63
Il centro di lavoro orizzontale HME63 è dotato del sistema FANUC 0i MF 1, ha una struttura a T rovesciata con base fissa, un tavolo di lavoro che si muove nella direzione X, una colonna che si muove nella direzione Z e una scatola mandrino che si muove nella direzione Y.
Il centro di lavoro orizzontale HME63 ha una coppia elevata, velocità del mandrino di 6000 giri/min, velocità di traslazione rapida a tre assi di 20 m/min, precisione di posizionamento di 0,01 mm, precisione di riposizionamento di 0,006 mm, indicizzazione dell'asse B di 1° e magazzino utensili da 24 t.
Adatto per settori di lavorazione come quello automobilistico, degli stampi e delle attrezzature. Ha elevata rigidità, alta precisione, risposta rapida ed alta efficienza, fornendo soluzioni affidabili per le esigenze di lavorazione.
Descrizione
marcatore
Dotato del sistema di pacchetto FANUC 0i MF 1, supporta la risoluzione minima di 1μm, l'interpolazione a quattro assi e la programmazione macro per soddisfare le esigenze di elaborazione di parti complesse;
- I tre assi utilizzano viti a ricircolo di sfere a doppio dado e guida lineare a rulli con messa a terra a Taiwan, con precisione di posizionamento di 0,01 mm, precisione di riposizionamento di 0,006 mm e velocità di risposta dinamica di 20 m/min, tenendo conto dell'elaborazione ad alta velocità e della precisione della traiettoria.
Parti di grandi dimensioni come la base/colonna sono realizzate in ghisa sferoidale fusa in uno stampo di sabbia e resina, che viene sottoposto a trattamento di invecchiamento per eliminare le sollecitazioni, e la posizione degli irrigidimenti è rinforzata per aumentare la rigidità dell'intera macchina;

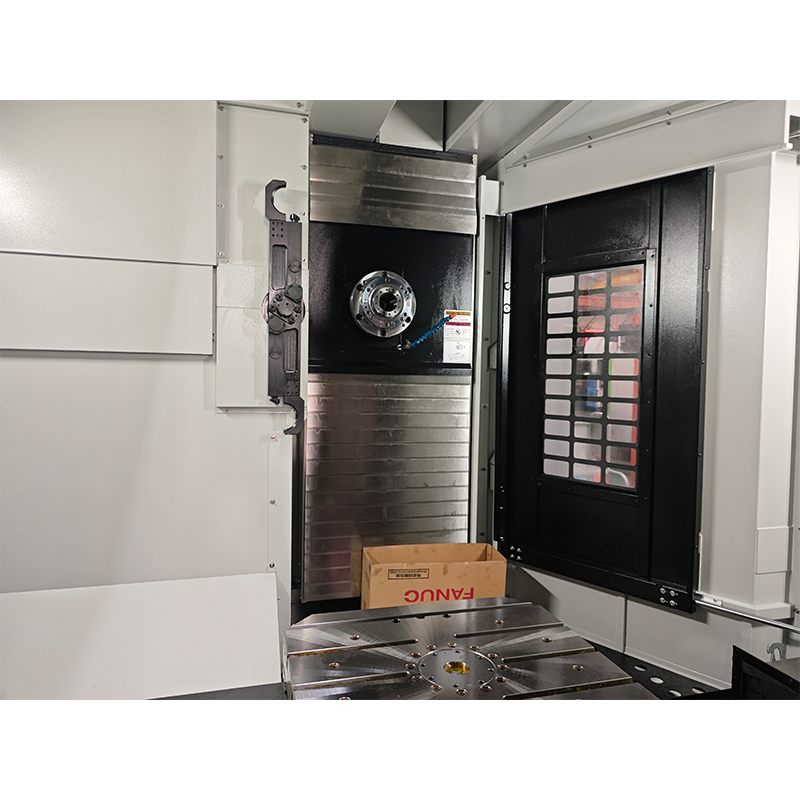

- Il mandrino BT50 è dotato di un cambio tedesco a due velocità e la coppia di uscita è stabile all'alta velocità di 6000 giri/min, adatta per ambienti di taglio pesanti come stampi e attrezzature automobilistiche.

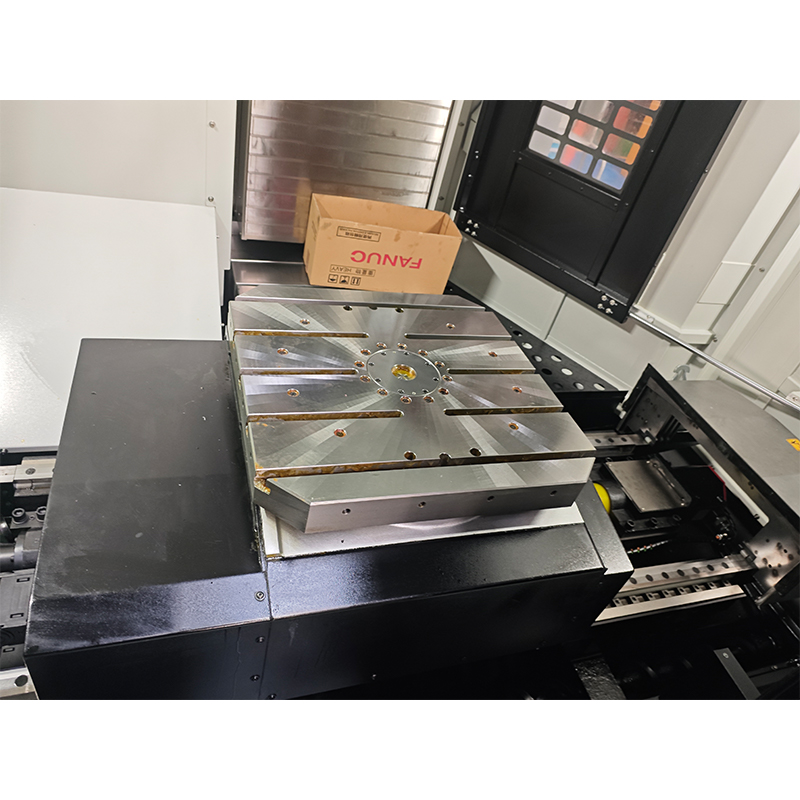

Precisione di indicizzazione: la tavola rotante CNC di Taiwan fornisce indicizzazione di precisione dell'asse B di 1°×360°, precisione di posizionamento di 10 secondi, precisione di riposizionamento di ±2 secondi e supporta l'elaborazione multisfaccettata a serraggio singolo;
Intervallo di lavorazione: corsa dell'asse X/Y/Z 1000/720/900 mm, la distanza dall'estremità del mandrino al centro del tavolo di lavoro è 175-1075 mm, adatta per la produzione in serie di pezzi medi e grandi.
| categoria | progetto | HME63S | HME63D | UNITÀ | |
| Banco da lavoro | Dimensioni del tavolo | 630x630 | 630x630 | mm | |
| Carico della tabella | 1200 | 1000 | kg | ||
| Numero di tavoli | 1 | 2 | pz | ||
| Gamma di elaborazione | Corsa massima della tavola (asse X) | 1000 | 1000 | mm | |
| Corsa massima della scatola del mandrino (asse Y) | 720 | 770 | mm | ||
| Corsa massima della colonna (asse Z) | 900 | 900 | mm | ||
| Distanza dall'estremità del mandrino al centro del piano di lavoro | 175-1075 | 175-1075 | mm | ||
| Distanza dalla linea centrale del mandrino alla superficie del tavolo di lavoro | 110-830 | 110-880 | mm | ||
| Mandrino | Foro conico | BT50 | BT50 | ||
| Tipo di perno | P50T-1-MAS403(45°) | P50T-1-MAS403(45°) | |||
| Velocità del mandrino | 6000 | 6000 | giri/min | ||
| Nutrire | Intervallo di velocità di avanzamento del taglio | 7 | 7 | m/min | |
| Movimento veloce | Asse X | 20 | 20 | m/min | |
| Asse Y | 20 | 20 | m/min | ||
| Asse Z | 20 | 20 | m/min | ||
| Precisione | Precisione di posizionamento | 0,01 | 0,01 | mm | |
| Precisione di posizionamento ripetuta | 0,006 | 0,006 | mm | ||
| Opzioni della tabella dell'indice | Indexaggio tavola rotante (asse B) | 1°x360 | 1°x360 | grado | |
| Velocità di indicizzazione | 10 | 10 | giri/min | ||
| Indicizzazione della precisione di posizionamento | 10 | 10 | sez | ||
| Precisione del posizionamento ripetuto dell'indicizzazione | ±2 | ±2 | sez | ||
| Diametro interno del cuscinetto anteriore del mandrino | 100 | 100 | mm | ||

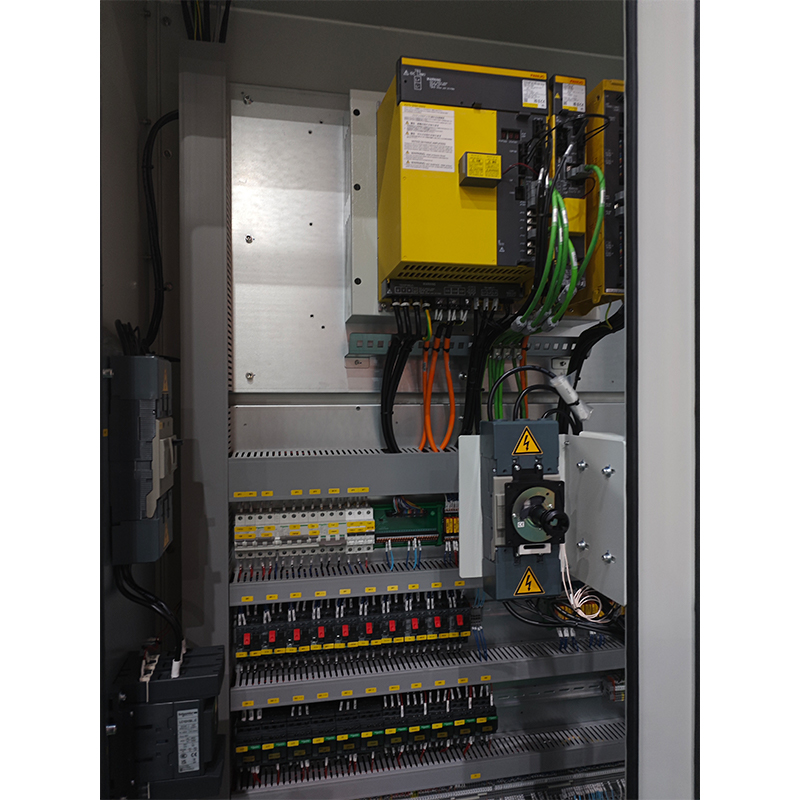

| Configurazione del sistema | Sistema | FANUC0iMF1包 | FANUC0iMF1包 | ||
| Motore dell'asse X | βis22 | βis22 | |||
| 2.5 | 2.5 | kW | |||
| 20 | 20 | Nm | |||
| Motore dell'asse Y | βis30B | βis30B | |||
| 3 | 3 | kW | |||
| 27 | 27 | Nm | |||
| Motore dell'asse Z | βis30 | βis30 | |||
| 3 | 3 | kW | |||
| 27 | 27 | Nm | |||
| Motore asse B (rotazione tavola) | βis22 | βis22 | |||
| 2.5 | 2.5 | kW | |||
| 20 | 20 | Nm | |||
| Motore mandrino | βiIP30 | βiIP30 | |||
| 15/18.5 | 15/18.5 | kW | |||
| 143 | 143 | Nm | |||
| Negozio di attrezzi | Capacità magazzino utensili | 24 | 24 | pz. | |
| Metodo di selezione dello strumento | Qualunque | Qualunque | |||
| Peso massimo dell'utensile | 15 | 15 | kg | ||
| Lunghezza massima dell'utensile | 300 | 300 | mm | ||
| Diametro massimo dell'utensile (continuo) | φ105 | φ105 | mm | ||
| Diametro massimo dell'utensile (utensile quasi vuoto) | φ200 | φ200 | mm | ||
| Dimensioni dell'ospite | 4720*3430*3350 | 6050*4150*3520 | mm | ||
| Peso della macchina | 12500 | 15500 | kg | ||
